Можно ли добраться до центра Земли, как в романе Жюля Верна? Пока ученые думают, что это, скорее, фантастика. Внутри планеты давление почти в три миллиона раз больше, чем на поверхности. При таких условиях вещества меняют свои свойства, поэтому углубиться в Землю до самого ядра не получится. Тем не менее некоторые ученые все же верят, что можно попытаться проникнуть достаточно глубоко в недра нашей планеты. С 2017 года специалисты из Национального океанографического центра Великобритании разрабатывают проект детального изучения земной мантии, которая составляет 68% массы Земли. Для экспедиции они разрабатывают специальный бур и сверло, способное выдерживать высокое давление и температуру. Ученые планируют добраться к центру Земли в 2030 году.
Американский планетолог Дейвид Стивенсон в свое время предложил гипотезу, согласно которой зонд мог бы «проплыть» вглубь планеты внутри клина из жидкого железа. Для этого нужно было расплавить 100 тысяч тонн металла и залить его в специальную расщелину. Но все эти идеи оказались пока слишком сложными и дорогими, чтобы их реализовать.

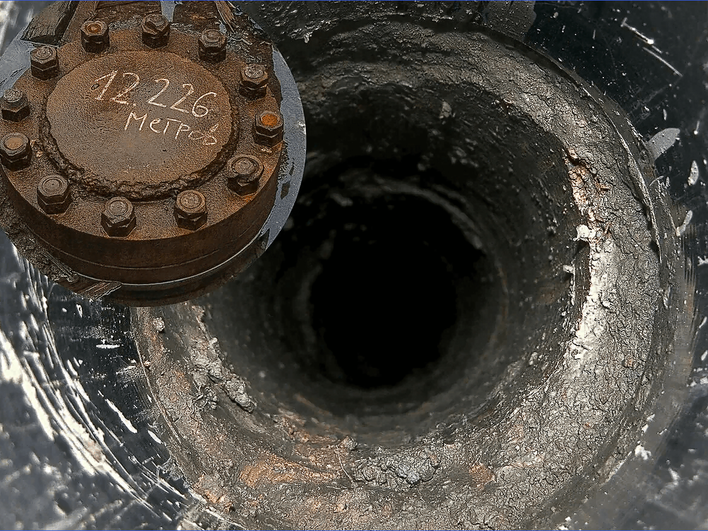

Тем не менее людям удалось проникнуть довольно глубоко, хотя, конечно, и не до самого центра Земли. В 1997 году в Книгу рекордов Гиннесса была занесена Кольская экспериментальная опорная сверхглубокая скважина (СГ-3). Она имеет важное научное значение и остается самым глубоким местом в недрах планеты, куда проникал человек. Ее глубина составляет 12 262 метра. До 2008 года Кольская сверхглубокая была и самой длинной, пока ее не обошла скважина из нефтяного бассейна Аль-Шахин в Катаре, достигшая 12 290 метров. В 2017 году побила этот рекорд еще одна скважина на шельфе Сахалина, которая достигла 15 километров. Эти скважины пробурены в породе под углом, поэтому глубиной уступают СГ-3.
Для бурения на большую глубину используются самые современные технологии. Интересно, что инструмент, который используют для бурения даже самых глубоких скважин, все еще по старинке называется буровым долотом. Это название осталось с тех пор, когда бурение производили только ударным способом, а буровое долото было похоже на плотницкий инструмент. Сегодня при бурении нефтяных, газовых и водяных скважин применяют разные виды этого инструмента, и именно об этом мы и поговорим.
Зачем нужно буровое долото?
Представьте себе ситуацию: вам нужно добыть воду для колодца, разведать, что скрывается под землей, или, может быть, добраться до нефти, тихо дремлющей в недрах планеты. В таких задачах буровое долото просто незаменимый инструмент. Можно сказать, это такой «ключик», который открывает дорогу через слои земли и скальные пласты. Без него бурение напоминало бы попытку ковыряться в земле ложкой – медленно и утомительно. Долото, напротив, делает процесс быстрым, точным и, что немаловажно, эффективным.
Главная работа этого «героя» – разрушать породу, разбивая ее на мелкие кусочки. Этот инструмент, как гигантский стальной резец, вгрызается в землю, оставляя за собой аккуратную, ровную скважину. Чем глубже нужно проникнуть, тем серьезнее становятся условия: температура растет, увеличивается давление, порода становится тверже. Именно здесь в игру вступает способность бурового долота работать на больших глубинах. Некоторые модели способны «прошивать» землю на несколько километров, что особенно актуально при добыче нефти или газа.
Но буровые долота находят применение не только в нефтегазовой промышленности. С их помощью строят свайные фундаменты для небоскребов, проводят исследования грунта, прежде чем возводить мосты, а также изучают древние геологические слои. Иногда даже археологи используют миниатюрные аналоги таких инструментов, чтобы аккуратно извлекать артефакты из грунта – очень деликатная работа!
Словом, буровое долото — это универсальный «землекоп», который сочетает в себе силу, точность и адаптивность. Без него современная промышленность, строительство и наука в буквальном смысле застряли бы на поверхности, так и не добравшись до ценных ресурсов и тайн, скрытых в глубинах Земли.

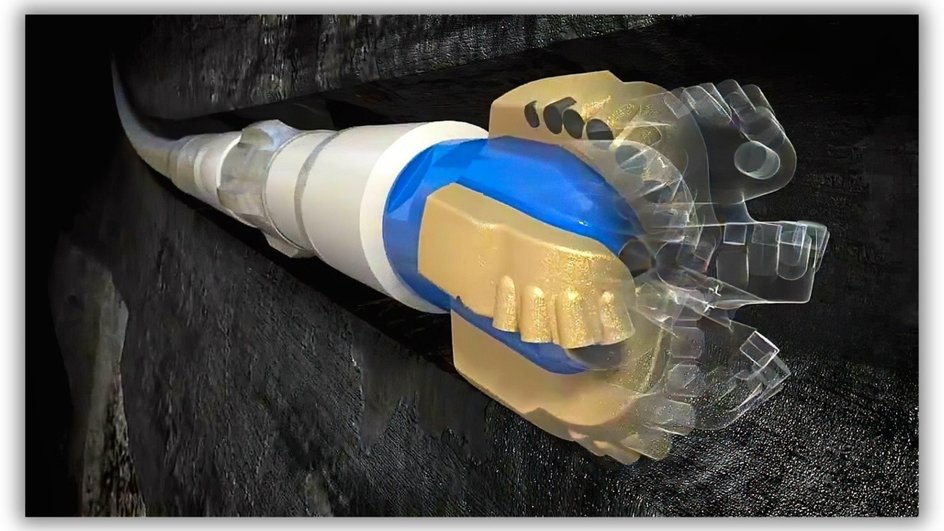

Принцип работы бурового долота
Все начинается с вращения: долото крепится к концу буровой колонны, которая, как гигантская штопорная отвертка, вкручивается в землю. Чем тверже порода, тем больше давление и скорость — представьте, что вы режете ножом масло, но если масло вдруг превратится в гранит, вам понадобится нечто помощнее.
Секрет в двух основных «приемах» долота. Первый — дробление. Некоторые модели, словно механические молоты, бьют по породе стальными зубьями или шарошками (представьте крошечные металлические кулаки), разламывая ее на куски. Второй — резание. Здесь в дело вступают плоские алмазные или стальные лезвия, которые счищают слои породы, как терка — цедру лимона. Выбор метода зависит от того, с чем приходится иметь дело: рыхлый песок, вязкая глина или камень, который, кажется, не берет даже лазер из фантастического фильма.
Но как избавиться от «мусора»? Если просто дробить породу, скважина быстро заполнится крошкой, и процесс остановится. Поэтому при работе долота используется буровой раствор — специальная жидкость, которая под давлением вымывает измельченные частицы на поверхность. Это как мыть посуду струей воды из шланга, только вместо тарелок — тонны камня, а вместо раковины — может быть скважина глубиной с высоту Эвереста.
Эффективность бурового долота зависит от того, как точно инженеры подобрали форму, материал и угол атаки для конкретной породы. Например, для мягких грунтов подойдут долота с широкими лопастями, а для гранита — с алмазным напылением, которое не тупится годами. Иногда их даже оснащают мини-соплами, чтобы раствор бил точно в зону разрушения, как огнетушитель, направленный на очаг возгорания.
В итоге принцип работы можно описать так: вращение + сила + умная инженерия = путь сквозь любые преграды. Это как танцевать танго с планетой — долото чувствует сопротивление породы, а люди корректируют давление и скорость, чтобы сохранить ритм. И даже если где-то на глубине 5 километров температура плавит сталь, этот «железный танцор» продолжает свой путь, открывая нам то, что Земля хранила миллионы лет.
Из чего состоит буровое долото: ключевые компоненты и их функции
Буровое долото — это сложный «организм», где каждая деталь играет свою роль в борьбе с породой. Представьте гибрид танка и хирургического скальпеля: сила и точность объединены в компактном корпусе. Вот из чего буровое долото сделано и как работает:
- Корпус — основа долота, его «скелет». Он выкован из высокопрочной стали, способной выдержать удары, вибрацию и давление в тысячи атмосфер. У шарошечных моделей корпус напоминает голову робота с вращающимися шарошками, у лопастных — плоскую платформу с изогнутыми ножами. Это как броня, которая защищает внутренние механизмы от адских условий глубины.
- Режущие элементы — «зубы» долота. В лопастных моделях это заостренные лопасти из карбида вольфрама, которые срезают породу, как нож масло. В шарошечных — конусы (шарошки) с зубьями, дробящие камень перекатыванием. Алмазные долота вместо зубьев имеют матрицу с синтетическими алмазами — крошечными, но невероятно твердыми кристаллами, которые режут гранит, словно стекло.
- Система промывки — «кровеносная система». Через каналы в корпусе под давлением подается буровой раствор. Он вымывает измельченную породу, охлаждает долото и смазывает подвижные части. Без этого даже алмазы перегрелись бы за минуты, а скважина превратилась в каменную ловушку.
- Подшипники и опоры — «суставы» шарошечных долот. Они позволяют шарошкам вращаться с минимальным трением, несмотря на тонны нагрузки. Некоторые модели оснащены герметичными подшипниками, заполненными смазкой, другие — открытыми, которые «омываются» буровым раствором. Это как шарикоподшипники в велосипеде, но рассчитанные на удары молота.
- Крепление к буровой колонне — «шея» долота. Резьбовое соединение или замок фиксирует его на конце буровой колонны, передавая вращение и осевую нагрузку.
- Сопла — «дыхательные пути». Эти отверстия направляют струи бурового раствора точно в зону резания, вымывая шлам и предотвращая заклинивание. Иногда их делают регулируемыми, чтобы менять угол подачи — как насадку для поливочного шланга.
- Алмазная матрица (в алмазных долотах) — «кожа» резца. Алмазные зерна впаяны в металлическую основу, которая постепенно стирается, обнажая новые острые грани. Это как точильный камень, который самозатачивается в процессе работы.
- Фильтр — устанавливается для очистки продувочного воздуха.
- Обратный клапан — предотвращает подъем шлама во внутреннее пространство штанги.
Каждый компонент — результат хорошо продуманной инженерной разработки. Все рассчитано так, чтобы долото не подвело там, где человек уже не может что-то изменить — в глубинах планеты.

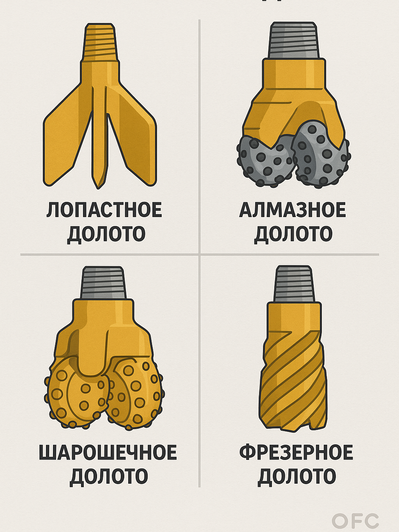

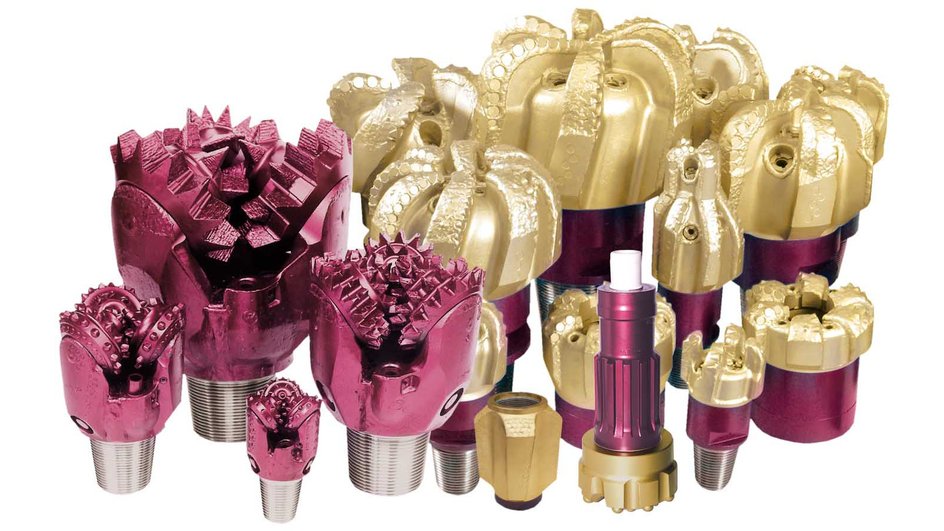

Типы буровых долот: какие бывают и чем отличаются

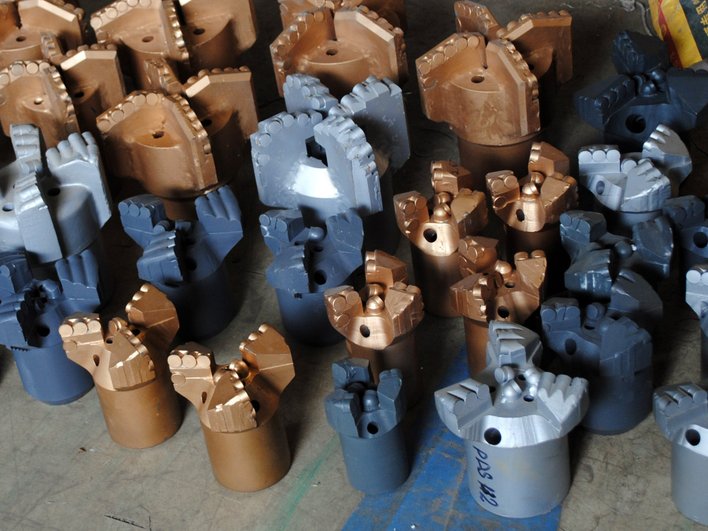

- Лопастное долото — если представить, как пчела выгрызает соты в воске, то лопастное долото действует похожим образом, только вместо воска — мягкие грунты. Лопасти, похожие на изогнутые ножи, врезаются в породу, разрезая пласты, как торт на праздничном столе. Однолопастные модели идеальны для «чистки» цементных пробок — будто скальпель для застывшего раствора. Трех- или шестилопастные варианты работают быстрее, создавая ровные скважины в песке или глине, словно гигантский штопор.
- Алмазное долото — это уже не нож, а скорее ювелирный резец, но куда большего масштаба. Его поверхность усыпана кристаллами, которые режут даже гранит, оставляя за собой аккуратный ствол. Однослойные алмазные «зеркала» подходят для однородных пород, а многослойные, как броня, выдерживают атаку самых капризных пластов. Радиальные модели работают по спирали, ступенчатые — словно прокладывают лестницу вглубь земли, а спиральные напоминают штопор, ввинчивающийся в пробку.

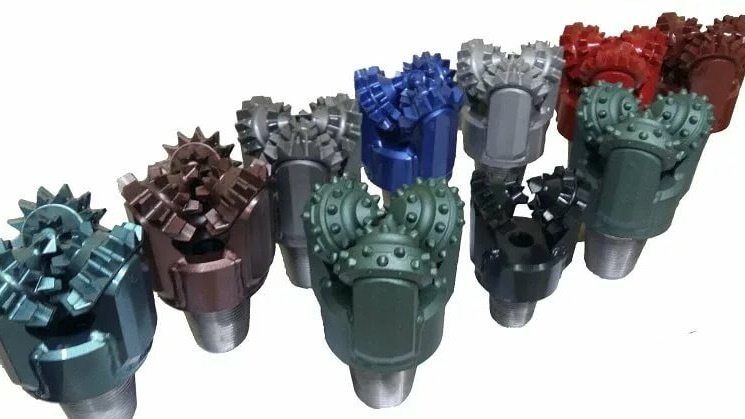

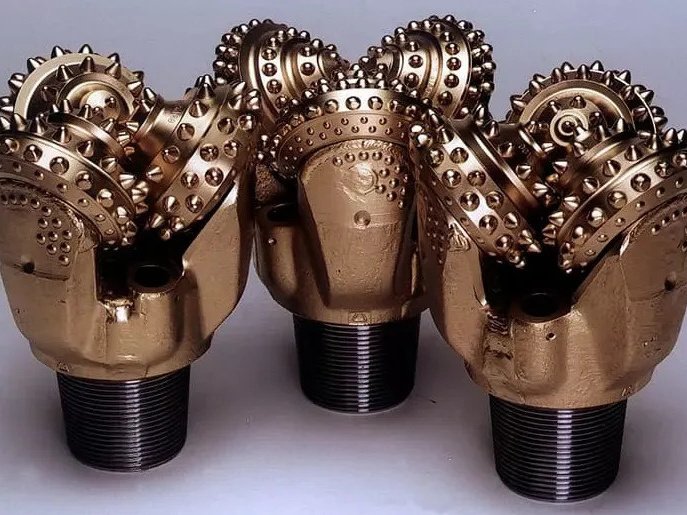

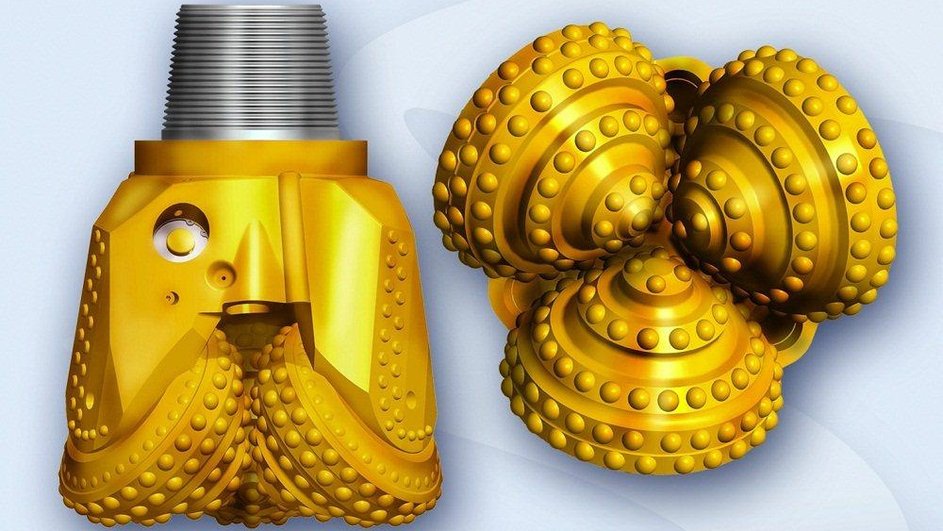

- Шарошечное долото — настоящий тяжеловес. Его шарошки, похожие на металлические кулаки, не просто бьют, а перекатываются по породе, дробя ее в крошку. Одношарошечное долото — как отбойный молоток для глубоких шахт, двухшарошечное — для разведки, где нужно «прощупать» грунт. Трехшарошечные модели, как тройной кулак, пробивают нефтяные пласты, а четырехшарошечные выживают даже там, где порода меняет характер каждые полметра.
- Фрезерное долото — эталон простоты. Его монолитный корпус, словно кузнечный молот, давит на породу, а встроенные дробящие элементы вгрызаются в нее, как зубы дракона. Никаких сложных механизмов: только сталь, сила и упорство. Такие долота не боятся вибраций и внезапных сдвигов — они как скала в бурном море, остаются надежными даже в самых непредсказуемых условиях. С помощью фрезерного долота также удаляют шарошки, оставшиеся в скважине.
Каждый тип бурового долота — это ответ на инженерный вызов. Лопасти, алмазы, шарошки или монолит — все они превращают бурение в битву между технологией и природой, где технологии одерживают уверенную победу.
Как выбирают буровые долота
Выбор бурового долота напоминает подбор ключа к сложному замку: если взять не тот, процесс застопорится, а «дверь» в недра так и останется закрытой. Но как инженеры определяют, какой инструмент подойдет? Все начинается с трех простых вопросов: «Куда бурим? Что бурим? И зачем?»
Представьте, что геологи нашли потенциальное месторождение нефти. Первым делом они изучают керны — образцы породы, чтобы понять, с чем придется столкнуться. Если грунт мягкий, как песок или глина, в ход пойдут лопастные долота — их широкие «лезвия» быстро срежут пласты, словно нож масло. Но если в образцах заметили гранит или базальт, тут уже нужна тяжелая артиллерия: алмазные или шарошечные модели. Алмазы режут камень, как горячий нож воск, а шарошки дробят его в крошку, перекатываясь, словно металлические катки.
Глубина — второй критический фактор. Для скважины в пару десятков метров подойдет фрезерное долото — прочное и без изысков, как рабочий топор. Но если цель — пробурить 5 километров вглубь, где температура недр плавит свинец, понадобится шарошечное долото с термостойкими подшипниками. Иногда инженеры комбинируют инструменты: начинают с лопастного для верхних слоев, а затем переходят на алмазное, чтобы пройти скальные породы.
Не менее важен и экономический расчет. Алмазное долото стоит как люксовый автомобиль, зато служит в разы дольше других типов. Шарошечные дешевле, но их приходится чаще менять — как шины на внедорожнике. Иногда выгоднее взять «бюджетный» вариант, если скважина небольшая, а среда неагрессивная. Но на арктических проектах или сверхглубоких скважинах экономить нельзя: поломка на глубине обойдется дороже, чем десяток новых долот.
Интересно, что даже форма скважины влияет на выбор. Например, для горизонтального бурения, где ствол изгибается под углом, нужны долота с особой гидравликой, чтобы буровой раствор эффективно вымывал породу. А если требуется расширить уже существующую скважину, используют специальные модели-«реставраторы», которые аккуратно соскабливают стенки, не повреждая обсадные трубы.
Процесс выбора — это всегда компромисс между силой, точностью и стоимостью. Как повар подбирает ножи для разных продуктов, так и буровики выбирают долото, прислушиваясь к «голосу» земли. И если инструмент подобран верно, даже самая упрямая порода рано или поздно скажет: «Добро пожаловать в недра».

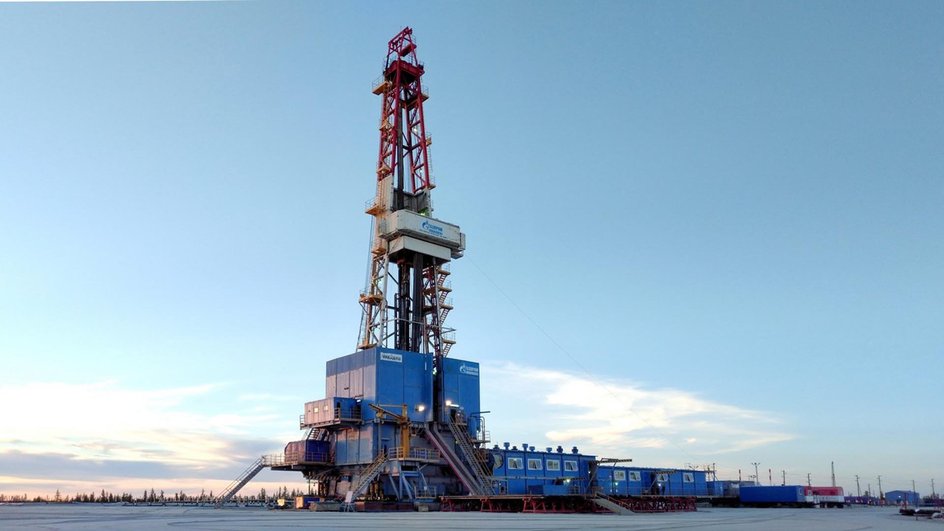

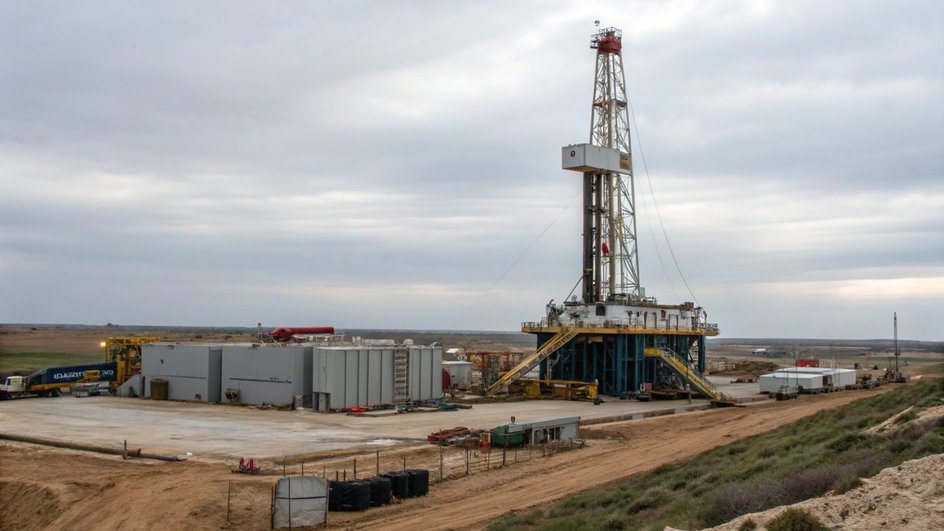

Как происходит процесс бурения
Процесс происходит с использованием буровой колонны — длинной цепи стальных труб, которая передает вращение и нагрузку на долото, закрепленное на ее конце. Долото фиксируется с помощью резьбового соединения или замка, как последнее звено в мощной цепи.
Когда колонна вращается (или долото приводится в движение турбиной), инструмент врезается в породу, разрушая ее. Одновременно через колонну подается буровой раствор: он охлаждает долото, выносит измельченную породу на поверхность и поддерживает стенки скважины. По мере углубления колонну наращивают, добавляя новые секции труб.
После прохода определенного интервала бурение останавливают, чтобы укрепить скважину. Для этого в ствол опускают обсадные трубы, а пространство между ними и стенками заливают цементом. Это предотвращает обрушение, изолирует водоносные слои и защищает скважину от давления. Затем процесс повторяют: в уже укрепленный участок опускают долото меньшего диаметра и продолжают бурение — так создается многоступенчатая «матрешка» из труб и цемента.
Финальный этап — достижение целевого пласта. После этого скважину оборудуют для добычи ресурсов, мониторинга или других задач, ради которых ее создавали.
Интересные вопросы о буровом долоте
Как буровые долота умудряются дробить скалы на глубине 10 км?
Буровые долота дробят скалы на глубине 10 км благодаря сочетанию силы, технологий и умной инженерии. Экстремальное давление от многотонной буровой колонны буквально вдавливает инструмент в породу, а вращение или ударное воздействие заставляют алмазные резцы резать камень, а шарошки — дробить его, перекатываясь по поверхности. Термостойкие материалы, такие как карбиды вольфрама и синтетические алмазы, выдерживают адские температуры и трение, а буровой раствор охлаждает инструмент, вымывает обломки и поддерживает стабильность скважины. Чтобы работать на таких глубинах, инженеры подбирают долото под конкретный тип породы и тщательно контролируют нагрузку, избегая перегрева и поломок.
Алмазные резцы vs вольфрамовые зубья — что прочнее?
Алмазные резцы прочнее в условиях абразивного истирания — они режут твердые породы (гранит, кварц) как «вечные» лезвия. Вольфрамовые зубья лучше переносят ударные нагрузки — например, при дроблении трещиноватых или неоднородных пластов. Алмазы хрупки при резких ударах, а карбид вольфрама изнашивается быстрее в сплошных скальных массивах. Выбор зависит от породы: алмазы — для монолитного камня, вольфрам — для работ, где важна устойчивость к вибрациям. Иногда их комбинируют, чтобы объединить преимущества.
Почему буровая колонна скручивается, как спираль, но не рвется?
Буровая колонна скручивается, как спираль, из-за сопротивления породы: когда долото «цепляется» за твердый пласт, верхние секции продолжают вращаться, накапливая кручение. Но сталь, из которой сделаны трубы, — это не хрупкий материал, а упругий и пластичный. Она гнется, как толстая проволока, поглощая часть энергии, но не рвется благодаря точному расчету толщины стенок, прочным резьбовым соединениям и способности металла «прощать» небольшие деформации.
Кроме того, инженеры контролируют крутящий момент, чтобы он не превышал критических значений, а буровой раствор снижает трение между колонной и стенками скважины. Все это превращает колонну в гибкий «хлыст», который может скрутиться в спираль под давлением, но сохраняет целостность, пока нагрузки не выходят за пределы инженерных расчетов.
Как грязевой насос охлаждает механизм в раскаленных пластах?
Грязевой насос прокачивает буровой раствор по стволу скважины, создавая непрерывный цикл. Раствор проходит через долото, забирая тепло от трения и раскаленной породы, как вода в радиаторе автомобиля. Затем он поднимается на поверхность, где охлаждается естественным образом или в теплообменниках, и цикл повторяется. Но грязевой насос не только охлаждает механизм, но и действует как «подземный пылесос». Буровой раствор под высоким давлением подается через долото, захватывает измельченную породу (шлам) и выталкивает ее на поверхность по зазору между колонной и стенками скважины. Без этого шлам заполнил бы забой, заблокировав вращение долота, а трение раскаленных обломков о металл привело бы к перегреву.
Таким образом, раствор работает как двойной инструмент: охлаждает, снижает трение и очищает скважину, обеспечивая непрерывность бурения даже в самых горячих пластах.
