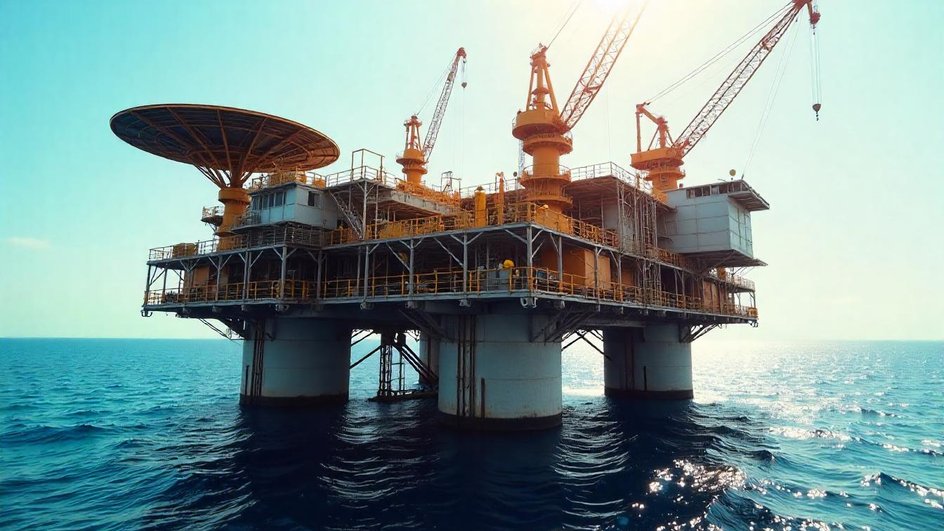

От штормовых морей до арктических льдов — современные нефтяные платформы бросают вызов стихии. Эти инженерные гиганты сочетают в себе подвижные шарниры и сверхпрочные материалы, чтобы десятилетиями добывать нефть в экстремальных условиях. Почему одни из них стоят на жестких опорах, а другие «танцуют» на волнах?
Зачем нужны нефтяные платформы: у природы нет плохой погоды
Нефтяная платформа — это сложный инженерный комплекс, предназначенный для добычи нефти и газа в морских условиях. Ее конструкция варьируется в зависимости от глубины моря, климата и типа добываемых ресурсов.
По экспертным оценкам, около 70% общемировых геологических запасов нефти скрыто в морских и океанических отложениях. В настоящее время эксплуатируется около 350 месторождений, расположенных в различных частях Мирового океана. Все они находятся в пределах шельфовых территорий, а добыча обычно ведется на глубинах, не превышающих 200 метров. Добыча нефти осложняется рядом природных факторов: повышенной сейсмической активностью, наличием айсбергов и ледяных образований, угрозой цунами, штормовыми ветрами и торнадо, распространением многолетней мерзлоты, мощными океаническими потоками и значительной глубиной. Поэтому для бурения скважин используются сложнейшие технические комплексы — нефтяные платформы.
Нефтяные платформы проектируются с учетом экстремальных погодных условий. Им ежедневно приходится выдерживать яростный натиск стихии, противостоять ураганным ветрам и гигантским волнам, стремящимся поглотить их.
Принцип работы нефтяной платформы: гибкие шарниры против жестких опор
Выбор между гибкими шарнирами и жесткими опорами для нефтяных платформ — это сложный инженерный вопрос, требующий тщательного анализа множества факторов, включая глубину моря, ветровую и волновую нагрузку, геологические условия дна и предполагаемый срок эксплуатации платформы. Не существует универсального ответа, подходящего для всех ситуаций, поскольку каждый тип конструкции имеет свои преимущества и недостатки.
Конструкция платформы работает в очень сложных условиях агрессивной среды при высоком уровне технологических и природных нагрузок в течение всего жизненного цикла ее существования. Жизненный цикл платформы зависит от геологических запасов залежей и экономических показателей проекта освоения месторождения. Обычно это может быть период от 10 до 50 лет. Конструкция платформы состоит из элементов, которые соединяются жестко или шарнирно. В жестких узлах действует момент, который значительно увеличивает внутренние напряжения в элементах. В шарнирных соединениях напряжения меньше. Для обеспечения надежности используются и жесткие, и шарнирные соединения — в зависимости от задач и условий работы конструкции. Гибкие конструкции характерны для платформ, осваивающих большие глубины. Жесткие конструкции применяются для небольших глубин.
Выбор между жесткими и гибкими опорами должен основываться на тщательном анализе условий эксплуатации платформы. В регионах с высокой сейсмической активностью и сильными штормами предпочтительнее использовать гибкие шарниры, чтобы обеспечить устойчивость конструкции к динамическим нагрузкам. В регионах с преобладанием статических нагрузок и стабильными геологическими условиями жесткие опоры могут быть более экономичным и надежным решением.
В конечном итоге наиболее надежное решение — это тщательно спроектированная конструкция, учитывающая все потенциальные нагрузки и условия эксплуатации. Современные инженерные технологии позволяют создавать гибридные конструкции, сочетающие преимущества как жестких, так и гибких опор, обеспечивая оптимальную устойчивость и надежность нефтяной платформы в любых условиях.
Из чего состоит нефтяная платформа: ключевые компоненты

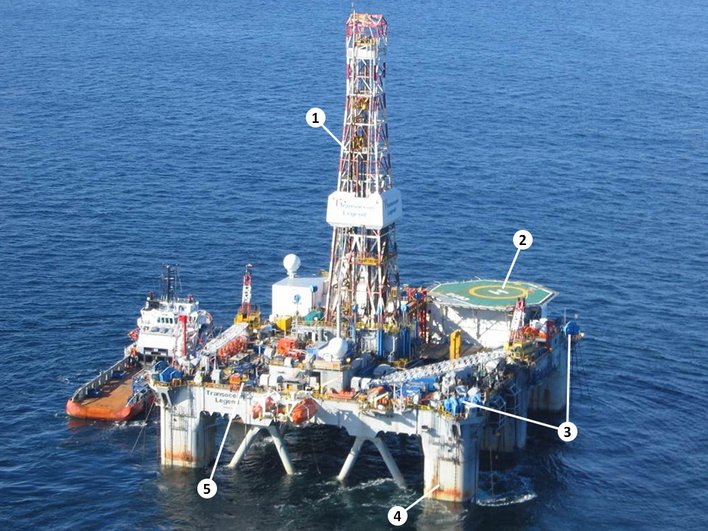

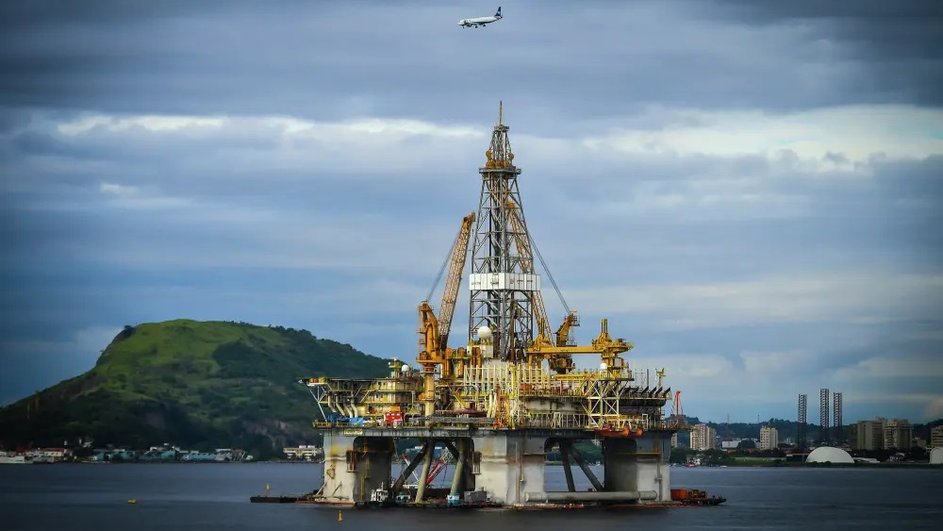

Нефтяная платформа в своей основе состоит из четырех главных компонентов: основания, системы фиксации, рабочей поверхности и буровой установки. Основание представляет собой понтон в виде треугольника или четырехугольника, который опирается на шесть опорных колонн. Плавучесть всей конструкции обеспечивается за счет заполнения понтона сжатым воздухом. На рабочей поверхности располагается оборудование для бурения, краны для подъема грузов и посадочная площадка для вертолетов. Буровая вышка выполняет функцию опускания бура к морскому дну и его подъема при необходимости.
Для удержания комплекса в заданной точке используется якорная система, включающая девять лебедок, расположенных по периметру платформы, и стальные тросы. Вес каждого якоря составляет около 13 тонн. В современных платформах для стабилизации применяются не только якоря и сваи, но и инновационные технологии, в том числе системы динамического позиционирования. Платформа способна оставаться закрепленной в одном и том же месте на протяжении нескольких лет независимо от погодных условий в море.
Процесс бурения, контролируемый с использованием подводных аппаратов, предполагает сборку бура из отдельных секций. Каждая секция, состоящая из стальных труб, имеет длину 28 метров. Существуют буры с широким диапазоном возможностей. Например, бур платформы EVA-4000 может включать в себя до трехсот секций, позволяя осуществлять бурение на глубину до 9,5 километров.
Рост габаритов платформ привел к тому, что ученые вынуждены были пересмотреть их конструкцию. Инженеры Kerr-McGee из США предложили концепцию плавучей конструкции, напоминающей по форме навигационный буй. В ее основе лежит цилиндр, в нижней части которого находится балластное устройство. Основание цилиндра фиксируется к донным якорям. Этот подход позволил создавать достаточно прочные платформы огромных размеров, которые справляются с работой на экстремальных глубинах.
Типы нефтяных платформ: важность момента проектировки

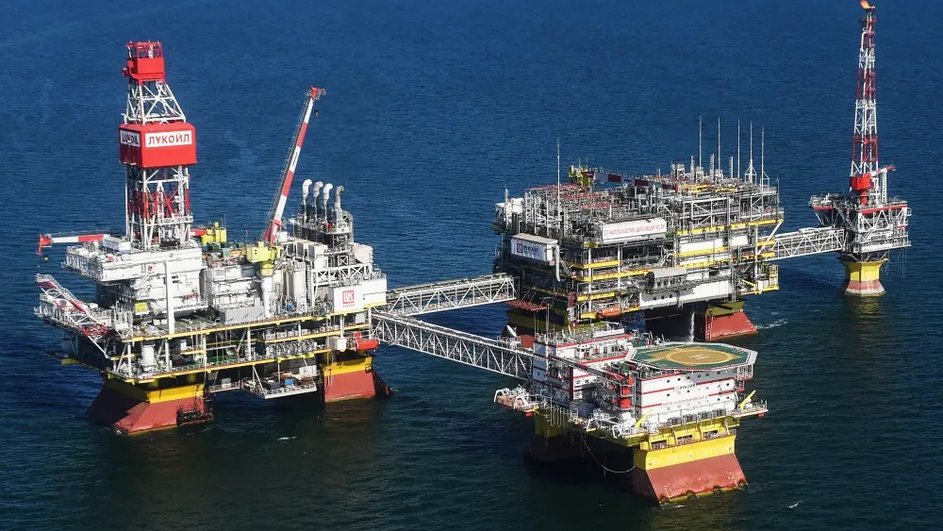

Выбор типа нефтяной платформы — это фундамент, определяющий успех всей морской нефтедобычи. Стационарные платформы, закрепленные на морском дне, обычно используются в относительно мелких водах. Они обладают высокой устойчивостью к штормам благодаря массивной конструкции и прочному фундаменту, способному выдерживать колоссальные нагрузки от волн и ветра.
Плавающие платформы, такие как полупогружные и буровые суда, применяются в глубоководных районах. Их устойчивость обеспечивается системой балластировки и удержания, которая позволяет компенсировать движение волн и ветра. Современные плавающие платформы оснащены системами динамического позиционирования, использующими подруливающие устройства и датчики, чтобы оставаться в заданной точке даже при сильном ветре и течении.
Важным элементом защиты нефтяных платформ является система аварийного отключения (Emergency Shutdown System, ESD). В случае приближения шторма или урагана система автоматически прекращает добычу и перекачку нефти, отключает оборудование и переводит платформу в безопасный режим. Это минимизирует риск утечек и загрязнения окружающей среды в экстремальных погодных условиях.
Кроме того, при проектировании учитываются гидродинамические нагрузки, которые возникают при воздействии волн на конструкцию платформы. Инженеры используют компьютерное моделирование и проводят испытания в бассейнах, чтобы оптимизировать форму и размеры платформы, снизить сопротивление воды и уменьшить вероятность повреждений. Защитные покрытия, такие как антикоррозийная краска и катодная защита, также играют важную роль в обеспечении долговечности и устойчивости платформы к агрессивному воздействию морской среды.
Дело в конструкции: почему волны не опрокидывают вышки

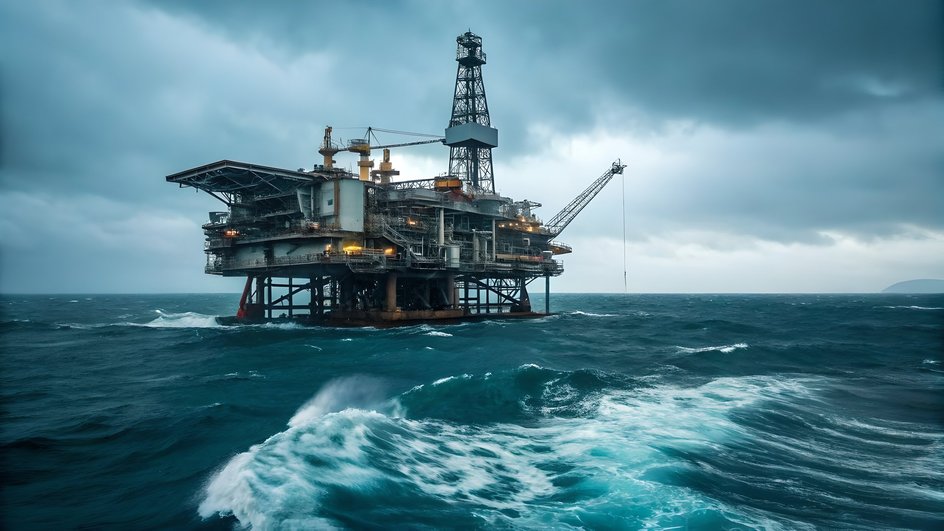

Конструкция платформ включает в себя несколько факторов, которые предотвращают ее опрокидывание. Во-первых, основание платформы, как правило, значительно больше, чем ее верхняя часть, что обеспечивает устойчивость. Во-вторых, платформы часто имеют систему балластировки, которая позволяет регулировать центр тяжести и компенсировать воздействие волн. В-третьих, форма платформы спроектирована таким образом, чтобы минимизировать сопротивление волнам.
Кроме того, необходимо учитывать глубину, на которой установлена вышка. Большинство вышек расположены в районах, где глубина значительно превышает высоту волн. Это означает, что энергия волны рассеивается до того, как достигает основания вышки. И даже если волна достигает основания, она распределяется по большой площади, что снижает риск опрокидывания.
Также важную роль играют материалы, которые используются при строительстве вышек. Они должны быть достаточно прочными, чтобы выдерживать экстремальные нагрузки, создаваемые волнами и ветром. Сталь и бетон, как правило, являются основными материалами, обеспечивающими необходимую прочность и долговечность.
В процессе проектирования вышек используются сложные математические модели и компьютерное моделирование, которые позволяют оценить воздействие различных факторов, таких как высота волн, сила ветра и течения. Это позволяет инженерам оптимизировать конструкцию и обеспечить ее устойчивость в самых неблагоприятных условиях.
За состоянием вышек постоянно ведется мониторинг. Датчики и системы контроля отслеживают уровень нагрузки, вибрации и другие параметры — а это позволяет своевременно выявлять и устранять потенциальные проблемы. Регулярные технические осмотры и обслуживание также являются важной частью обеспечения безопасности вышек.
Проектирование трубопроводов: защита от давления и повреждений
Для защиты от давления и повреждений используются трубы из высокопрочных материалов, таких как сталь. Толщина стенок труб рассчитывается с учетом максимального давления, которое они могут испытать. Кроме того, трубы часто заглубляются в морское дно для защиты от механических повреждений, например, от якорей судов. А системы мониторинга позволяют оперативно выявлять и устранять потенциальные проблемы.
Дополнительной мерой защиты является использование специальных покрытий, которые предотвращают коррозию металла под воздействием морской воды. Эти покрытия могут быть как органическими, так и неорганическими, и их выбор зависит от конкретных условий эксплуатации трубопровода, таких как температура воды, соленость и наличие микроорганизмов.
При проектировании подводных трубопроводов учитываются также факторы, связанные с динамическими нагрузками, вызванными волнами и течениями. Для этого применяются различные методы стабилизации, например, укладка труб на специальные опоры или использование балластировки. Это позволяет снизить вибрацию и предотвратить повреждение труб в результате усталости металла.

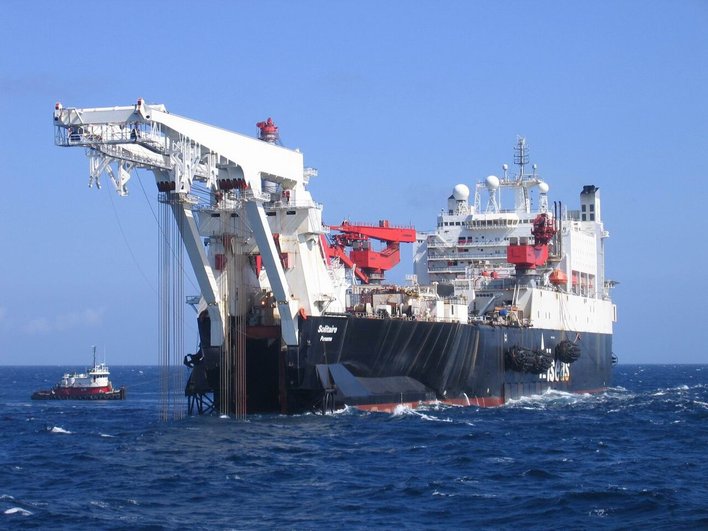

Процесс укладки трубопровода также является немаловажным фактором. Он должен быть выполнен с высокой точностью и с соблюдением всех технологических требований. Для этого используются специализированные суда-трубоукладчики, оснащенные современным оборудованием. После укладки проводится тщательная проверка целостности трубопровода с использованием методов неразрушающего контроля.
Регулярные инспекции и техническое обслуживание являются неотъемлемой частью обеспечения надежной работы подводных трубопроводов. В ходе инспекций проводится визуальный осмотр труб, измерение толщины стенок, а также контроль состояния защитных покрытий. При необходимости выполняются ремонтные работы, включающие замену поврежденных участков труб или восстановление защитных покрытий.
Нет предела совершенству: над чем думают ученые?
Ученые и инженеры в области нефтяной промышленности постоянно ищут способы улучшить нефтяные платформы, чтобы сделать их более эффективными, безопасными и экологичными.
Сегодня научные исследования в области освоения континентального шельфа сосредоточены на двух ключевых направлениях: разработка арктических зон и освоение глубоководных и ультраглубоководных участков. Поэтому традиционное представление о «платформе» сменилось на концепцию «многофункционального добывающего комплекса», который может быть реализован в различных формах: плавучей (FPSO), подводной (ПДК), стационарной или комбинированной. Решающим фактором является внедрение искусственного интеллекта для повышения эффективности работы этих комплексов.
