Сила атома: зачем нужны ядерные реакторы
Ядерный реактор — устройство, в котором происходит контролируемая цепная реакция — деление атомных ядер радиоактивного топлива с целью получения энергии. Ядерные реакторы используют ядерные реакции, в основном деление атомов урана или плутония. Один килограмм урана может произвести такое же количество энергии, как несколько тонн угля, что делает ядерную энергетику одной из самых эффективных.
Принцип работы ядерного реактора
Ядерный реактор — это устройство, в котором контролируемая ядерная реакция деления используется для производства энергии. Это процесс, при котором атомные ядра тяжелых элементов, таких как уран-235 или плутоний-239, разделяются на более легкие ядра с выделением большого количества энергии.

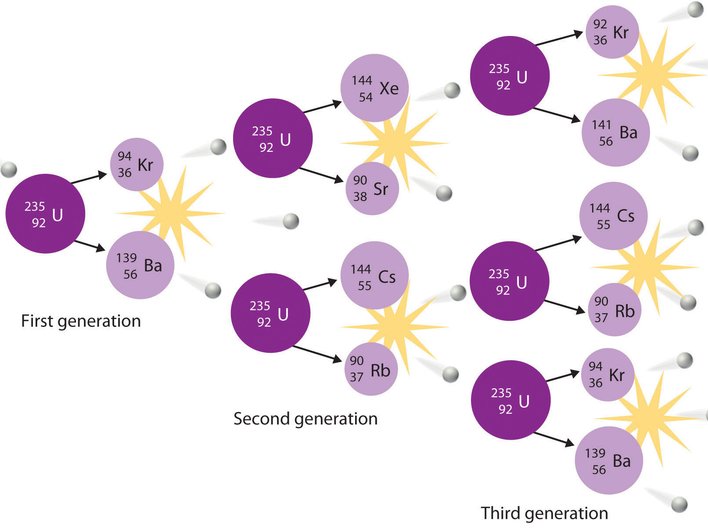

Ядерная реакция начинается, когда нейтрон сталкивается с ядром делящегося материала. Это приводит к его делению и образованию двух новых ядер, а также нескольких дополнительных нейтронов и энергии. Выделенные нейтроны могут столкнуться с другими ядрами, вызывая их деление. Таким образом возникает цепная реакция, которая может продолжаться до тех пор, пока есть достаточное количество делящегося материала и нейтронов.
Для того, чтобы реакция была контролируемой, в реакторе используются специальные элементы управления — специальные стержни. Эти стержни поглощают нейтроны, уменьшая их количество и замедляя или останавливая реакцию. Регулировка положения этих стержней позволяет поддерживать стабильный уровень реакции и контролировать мощность реактора.
Процесс деления выделяет значительное количество тепла, которое необходимо отводить. Для этого используются системы охлаждения, которые обычно представляют собой воду под давлением. Эта вода не только охлаждает топливные стержни, но и служит для передачи тепла к парогенераторам, где превращается в пар для приведения в движение турбин и генерации электричества.
Из чего состоит ядерный реактор: ключевые компоненты и их функции
Рассмотрим ключевые компоненты ядерного реактора и их функции.
1. Топливные стержни или тепловыделяющие элементы (ТВЭЛ)
В них происходит основной процесс ядерного деления, выделяющий огромное количество тепла. Топливные стержни обычно изготавливаются из уранового диоксида (UO2), который подвергается обогащению ураном-235. В некоторых реакторах могут использоваться альтернативные материалы, такие как плутоний.
Имеют цилиндрическую форму и помещаются в специальные оболочки, обычно из легированной стали или циркония, которые защищают топливо от коррозии и предотвращают утечку радиоактивных веществ.
Несколько топливных стержней объединяются в топливные сборки, которые затем устанавливаются в активную зону реактора. Это позволяет оптимизировать процесс деления и обеспечить равномерное распределение тепла.
Для обеспечения безопасности топливные стержни проектируются с учетом множества факторов, включая высокие температуры и давление, что позволяет минимизировать риск аварийных ситуаций.
Топливные стержни имеют ограниченный срок службы, обычно от 3 до 6 лет, после чего они становятся менее эффективными и требуют замены. Отработанное топливо подлежит специальной обработке и хранению.
2. Замедлитель

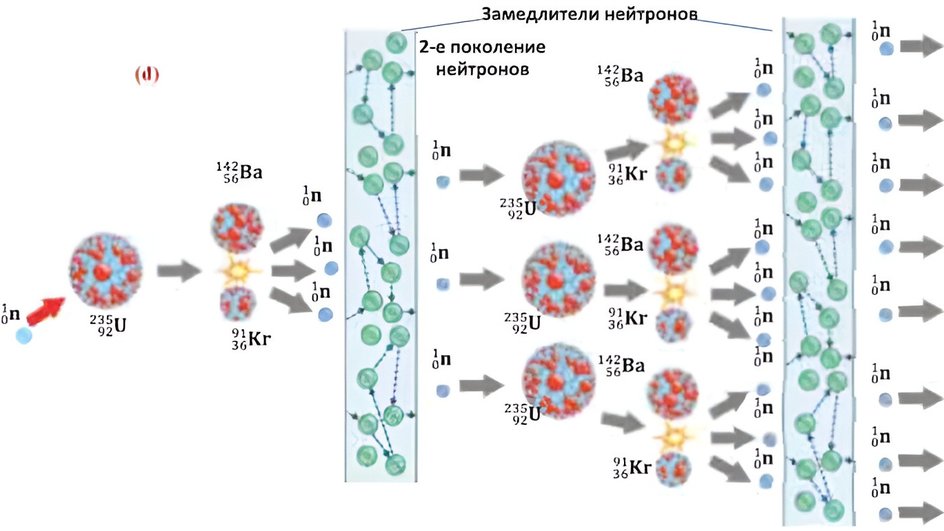

Может быть сделан из воды, графита или бериллия. Замедляет нейтроны, чтобы увеличить вероятность их взаимодействия с ядрами топлива, что способствует контролю за цепной реакцией.
3. Охлаждающая система
Обычно используется вода, газ или жидкий металл. Система удаляет тепло, выделяющееся в процессе деления, чтобы предотвратить перегрев и плавление топлива.
4. Корпус реактора
Представляет собой стальные или бетонные конструкции, часто с защитными слоями. Обеспечивает безопасность, удерживая радиоактивные материалы внутри и защищая окружающую среду от радиации.
5. Система контроля
Включает контрольные стержни, которые могут быть сделаны из боросодержащих материалов или других поглотителей нейтронов. Позволяет регулировать скорость реакции, включая возможность остановки реакции в экстренных ситуациях.
6. Системы безопасности
Разнообразные механизмы, включая системы аварийного охлаждения и защитные барьеры. Обеспечивают защиту от утечек радиации и предотвращают аварии.

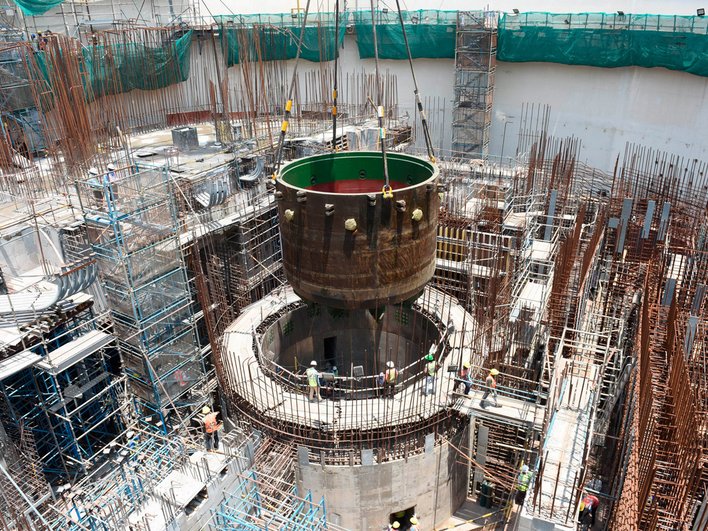

Например, один из важнейших элементов пассивной системы безопасности энергоблоков поколения 3+ — ловушка расплава. Это стальная емкость в виде конуса весом 144 тонны, который в случае, если реактор так сильно перегреется, что охладиться самостоятельно или с помощью специальных технологий у него не получится, надежно удерживает фрагменты расплава активной зоны реактора и не позволяет им выйти за пределы герметичной оболочки здания реактора.
Типы ядерных реакторов: как они работают и чем отличаются?
Ядерные реакторы различаются по используемому топливу, типу теплоносителя, способу замедления нейтронов и конструкции.
По типу топлива:
Твердотопливные реакторы. Используют твердые топливные элементы, такие как урановые или плутониевые таблетки.
Жидкотопливные реакторы. Используют жидкое топливо, например, уран в расплавленном состоянии.
По типу замедлителя:
Водные реакторы. ВВЭР (водо-водяной ядерный реактор) и кипящий водо-водяной реактор
Газоохлаждаемые реакторы. Используют углекислый газ или гелий в качестве замедлителя (например, реакторы на графите РБМК).
Реакторы на тяжелой воде. Используют тяжелую воду (D2O) как замедлитель (например, CANDU — тяжеловодный водо-водяной ядерный реактор типа PHWR.
Быстрые нейтронные реакторы (FBR). Не используют замедлители, работают с быстрыми нейтронами. Позволяют перерабатывать ядерное топливо и могут использовать плутоний и уран-238.
По типу теплоносителя:
Водяные реакторы. Используют воду как теплоноситель и замедлитель (ВВЭР (водо-водяной ядерный реактор) и кипящий водо-водяной реактор, РБМК).
Газовые реакторы. Используют газ (например, углекислый газ) для удаления тепла.
Жидкометаллические реакторы. Используют жидкие металлы (например, натрий) как теплоноситель.
По типу цикла:
Открытого цикла. Топливо используется один раз, а отработанное топливо утилизируется.
Закрытые циклы. Отработанное топливо перерабатывается, и его компоненты повторно используются.
По конструкции:
Реакторы с водяным охлаждением
Реакторы с газовым охлаждением
По назначению:
Энергетические реакторы. Предназначены для производства электроэнергии.
Исследовательские реакторы. Применяются для научных исследований и испытаний материалов.
Реакторы для производства изотопов. Используются для производства радиоизотопов для медицины (радиационная терапия) и промышленности.
Как выбирают ядерный реактор
Выбор типа ядерного реактора для конкретной задачи зависит от множества факторов. Вот несколько ключевых аспектов:
Цель использования:
Энергетика. Для производства электроэнергии обычно выбираются реакторы с высокой эффективностью и способностью к длительной эксплуатации (например, реакторы на основе воды под давлением или кипящей воды).
Научные исследования. Для исследований могут использоваться исследовательские реакторы, которые обеспечивают нейтронный поток для экспериментов.
Производство изотопов. Иногда выбираются реакторы, специально предназначенные для производства радионуклидов для медицины или промышленности.
Тип топлива. Выбор топлива влияет на конструкцию реактора и его эффективность.
Безопасность. Некоторые реакторы, такие как реакторы с пассивными системами безопасности, разработаны так, чтобы минимизировать риск аварий.
Экономические факторы. Стоимость строительства и эксплуатации реактора, а также его жизненный цикл и затраты на утилизацию отработанного топлива.
Технологические ограничения. Наличие технологий и оборудования для обслуживания и эксплуатации конкретного типа реактора в конкретной стране.
Экологические соображения, управление отходами. Радиоактивные отходы требуют длительного хранения и управления. В некоторые реакторы можно грузить сборки с переработанным ядерным топливом других энергоблоков, что позволяет уменьшить объем отходов и радиотоксичность.
