Благодаря глубоководным аппаратам мы получаем возможность заглянуть в самые таинственные уголки нашей планеты и раскрыть секреты, которые скрывает морская бездна. Это не только расширяет наши знания об окружающем мире, но и открывает новые возможности для развития науки и экономики.
Зачем нужны глубоководные аппараты: о подводных исследованиях
Глубоководные аппараты — это незаменимый помощник человечества для исследований в самых недоступных уголках океана. Они позволяют решать сложные задачи в различных областях.
- Научные исследования: с помощью глубоководных аппаратов стало возможным изучение морской жизни, геологических особенностей дна, гидротермальных источников и других уникальных явлений.
- Промышленность: аппараты помогают обслуживать и ремонтировать подводные трубопроводы, буровые установки и другое оборудование, а также обеспечивают поиск и подъем затонувших объектов, прокладку кабелей и строительство подводных сооружений.
- Спасательные операции: поиск и спасение людей, терпящих бедствие на подводных лодках или других затонувших объектах — также важная задача, которая стоит перед глубоководными аппаратами.
- Военные цели: помогают осуществлять разведку, наблюдение и выполнение специальных задач.
- Туризм и развлечения: речь идет о погружении к затонувшим кораблям, коралловым рифам и другим интересным местам.
Принцип работы глубоководных аппаратов: испытание давлением
Давление воды возрастает на одну атмосферу каждые 10 метров. А, например, на дне Марианской впадины, где максимально известная глубина составляет почти 11 километров, оно достигает колоссальных значений — более 1000 атмосфер. За счет чего же корпус батискафа выдерживает эту нагрузку? Чтобы батискаф не схлопнулся под таким давлением, его корпус должен обладать исключительной прочностью. И ключевую роль здесь играют форма и материал. Сферическая форма — самая устойчивая к давлению, поскольку благодаря ей равномерно распределяется нагрузка по всей поверхности.
Несмотря на то, что не существует однозначного мнения о том, какой материал для изготовления батискафа является самым лучшим, все же стоит особенно отметить титан. Он обладает высокой прочностью при относительно небольшом весе. Сплавы титана, используемые в батискафах, способны выдерживать огромное давление, при этом не деформируясь. Однако для разных конструктивных элементов глубоководного аппарата используют те материалы, которые наилучшим образом подходят для конкретных условий (алюминий, пластмассы, композитные материалы).
В конечном итоге выбор оптимального материала зависит от конкретных задач и условий эксплуатации. Инженеры и конструкторы должны тщательно анализировать все доступные варианты и находить компромисс между прочностью, весом, стоимостью и технологичностью, чтобы создать надежный и эффективный глубоководный аппарат.
Механические свойства некоторых конструкционных материалов
| Материал | Удельный вес, г/см3 | Допускаемое напряжение при растяжении, кг/см2 | Удельная прочность при растяжении, кг/см2 |
|---|---|---|---|
| Прочная сталь | 7,85 | 10 000 | 1 290 |
| Титановый сплав | 4,53 | 6 000 | 1 310 |
| Алюминиевый сплав | 2,8 | 4 300 | 1 520 |
| Пластмасса | 1,7 | 3 000 | 1 770 |
Типы аппаратов: глубоководный аппарат или батискаф?
«Отцом батискафов», считается швейцарский физик и океанограф Огюст Пиккар. Именно он открыл дорогу человечеству в изучение океанических глубин.
Понятия «глубоководные аппараты» и «батискафы» часто используются как синонимы. Однако это не одно и то же.
Глубоководный аппарат — это общее понятие, охватывающее широкий спектр подводных аппаратов, способных погружаться на очень большие глубины. Они могут быть как пилотируемыми, так и дистанционно управляемыми (ROV).
Батискаф же представляет собой определенный тип пилотируемого глубоководного аппарата, который предназначен для вертикального погружения и подъема, а не для горизонтального перемещения, как, например, подводная лодка.
Из чего состоят глубоководные аппараты и батискафы: принципы устройства

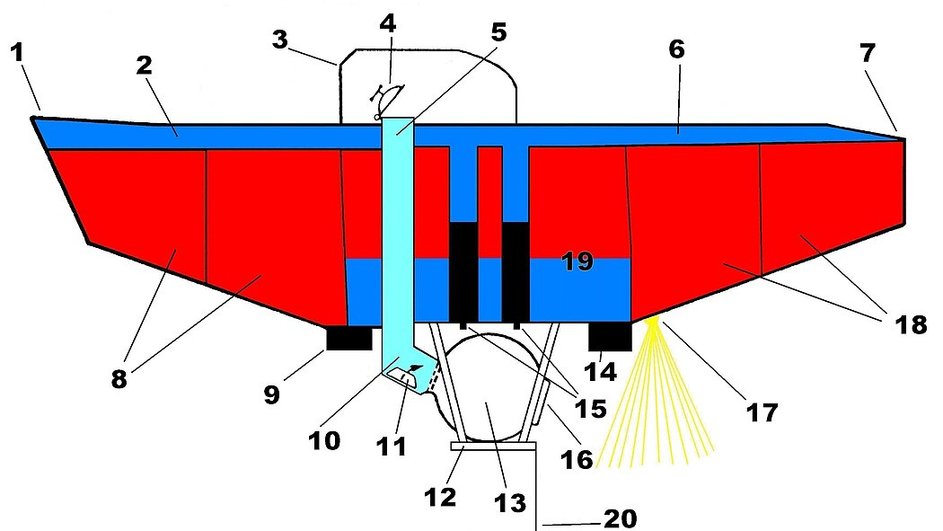

Основное различие между батискафом и другими глубоководными аппаратами заключается в принципе их устройства. Батискаф, как правило, состоит из прочной сферической кабины для экипажа, подвешенной под большим поплавком. Этот поплавок заполнен легким, несжимаемым материалом, например, бензином или маслом (они легче воды, что позволяет батискафу не тонуть). Поплавок создает положительную плавучесть, которая необходима для подъема аппарата на поверхность. Движение батискафа в вертикальной плоскости контролируется сбросом балласта (например, стальной дроби) для подъема и использованием электромоторов для погружения.
Другие глубоководные аппараты, такие как глубоководные подводные лодки и ROV, обладают большей маневренностью. Они оснащены гребными винтами и рулями, которые позволяют им двигаться под водой в абсолютно любом направлении. Также эти аппараты, как правило, снабжены манипуляторами, камерами и другим оборудованием для проведения исследований и выполнения задач на дне океана.
При этом, несмотря на различия, и батискафы, и другие глубоководные аппараты играют важную роль в изучении и освоении океанских глубин. Ведь несмотря на то, что Мировой Океан занимает около 70,8% площади земной поверхности, изучен он крайне мало. Основные проблемы в изучении связаны с трудностями погружения аппаратов на большие глубины. Но глубоководные аппараты предоставляют ученым и инженерам уникальную возможность исследовать самые недоступные уголки нашей планеты.
Гидроизоляция стыков: критически важный элемент
Гидроизоляция стыков — критически важный элемент глубоководных аппаратов. Используются специальные уплотнители, которые под давлением воды еще плотнее прижимаются к поверхности, обеспечивая герметичность.
Однако даже самые совершенные уплотнители подвержены износу и деформации под воздействием экстремального давления и температуры, характерных для глубин океана. Поэтому, помимо основных уплотнительных элементов, применяются дополнительные системы герметизации.
Одним из таких решений является использование специальных герметизирующих составов, которые заполняют микротрещины и поры в материале корпуса аппарата и уплотнителей. Эти составы должны обладать высокой адгезией к различным материалам, устойчивостью к химическому воздействию морской воды, а также способностью сохранять свои свойства в широком диапазоне температур.
Еще одним направлением в гидроизоляции стыков глубоководных аппаратов является применение многоступенчатых систем уплотнения. В таких системах используются несколько последовательно расположенных уплотнительных элементов, каждый из которых выполняет свою функцию. Например, первый уплотнитель принимает на себя основную нагрузку, а второй — обеспечивает дополнительную герметизацию в случае повреждения первого.
Надежность гидроизоляции стыков глубоководного аппарата напрямую влияет на безопасность экипажа и работоспособность оборудования. Поэтому к разработке и изготовлению уплотнительных элементов предъявляются самые жесткие требования. Проводятся тщательные испытания в условиях, максимально приближенных к реальным, чтобы убедиться в их надежности и долговечности.
Чем опасен «холодный старт»: просчитываем риски
«Холодный старт» — это очень быстрое погружение аппарата в холодную воду. Удобно, на первый взгляд, но опасно на поверку. Ведь разница температур между корпусом батискафа и окружающей средой может привести к образованию конденсата внутри аппарата, что, в свою очередь, может вывести из строя электронику. Именно поэтому погружение осуществляют медленно.
Постепенное погружение — это своего рода акклиматизация для аппарата. Да, занимает больше времени, но зато позволяет избежать неприятных сюрпризов на глубине, когда отказ системы может стать критическим. Инженеры проводят расчеты, определяя оптимальную скорость погружения, учитывая температурные характеристики материалов корпуса и чувствительность электронных компонентов.
Помимо конденсата, «холодный старт» чреват и другими проблемами. Резкое изменение давления может повредить уплотнители, что приведет к протечкам. А это уже прямая угроза для экипажа. Поэтому медленное погружение — это не просто прихоть, а жизненно важная необходимость.
Важную роль играет и предварительная подготовка батискафа. Перед погружением проводят тщательную проверку всех систем, убеждаются в герметичности корпуса и работоспособности электроники. Используют специальные осушители, чтобы максимально снизить влажность внутри аппарата. Только после этого можно приступать к плавному и контролируемому погружению.
В конечном итоге безопасность экипажа и успешное выполнение миссии зависят от множества факторов, но постепенное погружение, безусловно, является одним из ключевых. Это золотая середина между скоростью и надежностью, которая позволяет избежать возникновения проблем и гарантировать успешное возвращение на поверхность. Ведь в глубоководных исследованиях риск должен быть просчитан и минимизирован.
Секреты иллюминатора: нестандартная форма
Иллюминаторы в глубоководных аппаратах делают не круглыми, а усеченно-коническими. Такая форма позволяет равномерно распределить давление по стеклу и предотвратить его разрушение. Кроме того, коническая форма обеспечивает лучший обзор.
Материал, из которого изготавливаются иллюминаторы, также играет ключевую роль в обеспечении безопасности. Обычно используется акриловое или сапфировое стекло. Эти материалы обладают большой прочностью и устойчивостью к давлению. Акриловое стекло легче в обработке, что, безусловно, очень удобно, поскольку позволяет создавать иллюминаторы больших размеров, которые обеспечивают более широкий угол обзора. Сапфировое стекло, в свою очередь, превосходит акрил по твердости и устойчивости к царапинам, а это важно в условиях агрессивного воздействия морской среды.
В конструкции иллюминатора используются уплотнительные кольца и прокладки, которые герметично соединяют стекло с корпусом аппарата. Эти элементы изготавливаются из эластичных материалов, способных выдерживать экстремальные перепады давления и температуры. Именно регулярная проверка и замена уплотнителей являются важной частью технического обслуживания глубоководных аппаратов.
Для обеспечения дополнительной защиты от механических повреждений иллюминаторы часто оснащаются металлическими решетками или защитными кожухами. Эти элементы предохраняют стекло от ударов о подводные объекты, а также уменьшают риск возникновения трещин или сколов. Кроме того, они могут служить дополнительной опорой для стекла при экстремальных нагрузках.
Очевидно, что проектирование иллюминаторов глубоководных аппаратов — это очень сложная инженерная задача. И ее решение направлено на обеспечение безопасности и надежности в условиях экстремального давления. Форма, материал, уплотнения и дополнительные защитные элементы — все эти факторы тщательно продуманы и протестированы с одной-единственной целью — обеспечить максимальную защиту для экипажа и оборудования.
Символ эпохи: как снимали «Титаник»
Рекорд в погружении глубоководного аппарата на максимальную глубину был зафиксирован в 1960 году. Аппарат «Триест» достиг дна Марианской впадины на глубине 10 918 метров. Для науки это стало настоящим открытием.

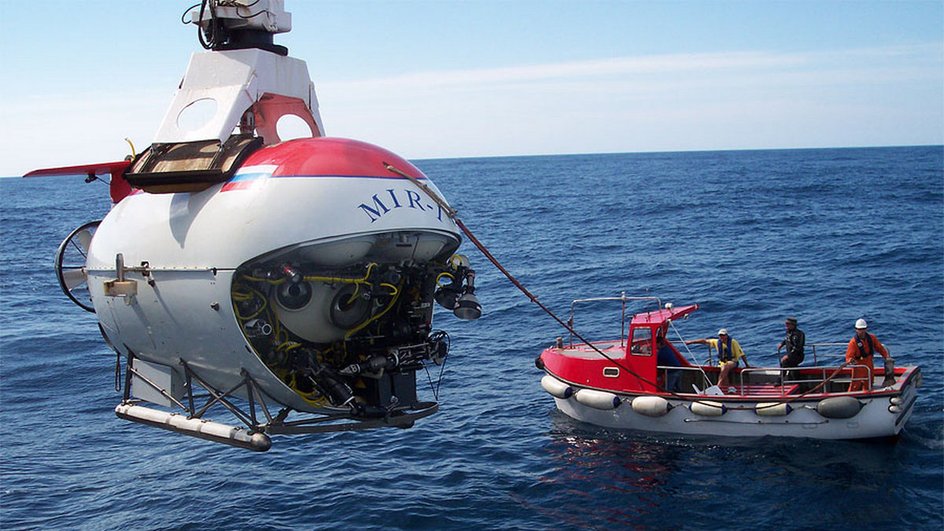

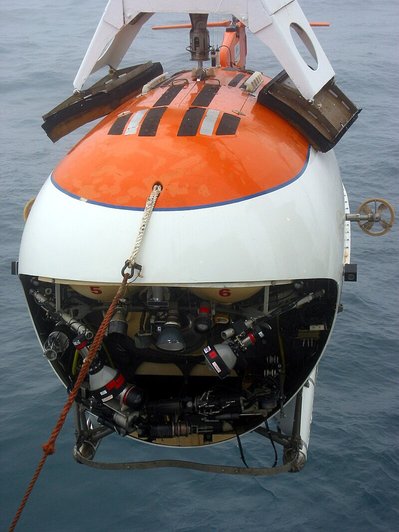

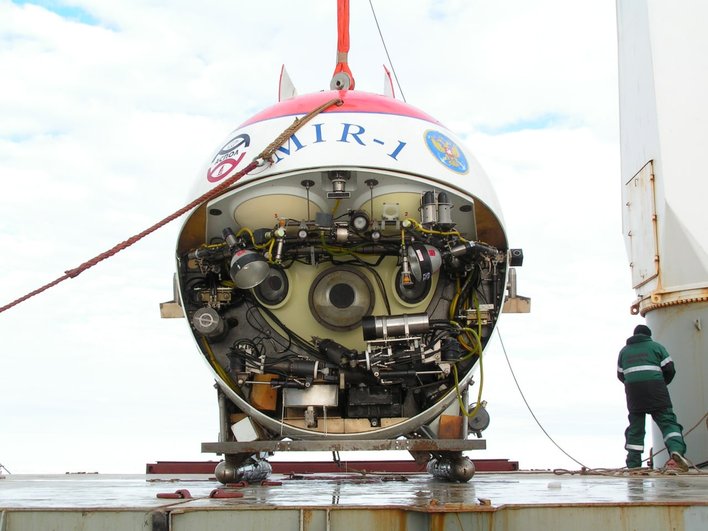

Каждый глубоководный аппарат уникален. Однако отдельно стоит отметить аппараты «Мир-1» и «Мир-2», которые являются выдающимся достижением советской и российской инженерной мысли. Эти аппараты не только подтвердили высокий уровень отечественной науки и техники, но и внесли неоценимый вклад в изучение Мирового океана. Их участие в съемках фильма «Титаник» Джеймса Кэмерона, безусловно, стало важной вехой в истории «Миров» и привлекло к ним заслуженное внимание мировой общественности.
Помимо съемок «Титаника», «Миры» принимали участие во множестве научных экспедиций и исследовательских проектах. С их помощью изучались гидротермальные источники, донные отложения, морская фауна и флора. Аппараты использовались для поиска и подъема затонувших объектов, а также для проведения подводных технических работ.
«Мир-1» и «Мир-2» продолжают оставаться востребованными и сегодня, выполняя широкий спектр задач в области научных исследований, подводных технических работ и кинематографии. Они по праву считаются одними из самых крутых глубоководных аппаратов в мире, являясь символом инженерного мастерства и научного прогресса.
