Физики нарисовали скрипку размером с бактерию

Инструмент в 10 раз тоньше волоса создавали не ради искусства, а ради будущих новых открытий.
Екатерина Морозова
Автор Наука Mail
Самая маленькая скрипка в мире
Самая маленькая скрипка в мире рядом с человеческим волосом. Изображения были получены с помощью цифрового микроскопа Keyence VHX-7000NИсточник: Lboro.ac.uk

В Университете Лафборо (Великобритания) физики создали объект, поражающий даже знатоков наномасштаба — скрипку длиной 35 микрон и шириной 13 микрон. Для сравнения, толщина человеческого волоса составляет от 17 до 180 микрон, а размер тихоходки — одного из самых мелких многоклеточных существ — начинается от 50 микрон. Скрипка получилась меньше некоторых бактерий.

самая маленькая скрипка в мире
Этот микроскопический инструмент нельзя услышать — он не предназначен для игрыИсточник: Lboro.ac.uk

Этот микроскопический инструмент нельзя услышать — он не предназначен для игры. Его «сыграли» не струнами, а с помощью нагретого зонда, использующего нанолитографическую установку NanoFrazor. Разработанная немецкой компанией Heidelberg Instruments, она работает как сверхточный гравер — раскаленный игольчатый наконечник наносит рисунок на чувствительном слое материала, формируя структуры с разрешением до десятков нанометров. После нескольких этапов обработки и нанесения платины появилась скрипка — символ и демонстрация возможностей, а не функциональное устройство.

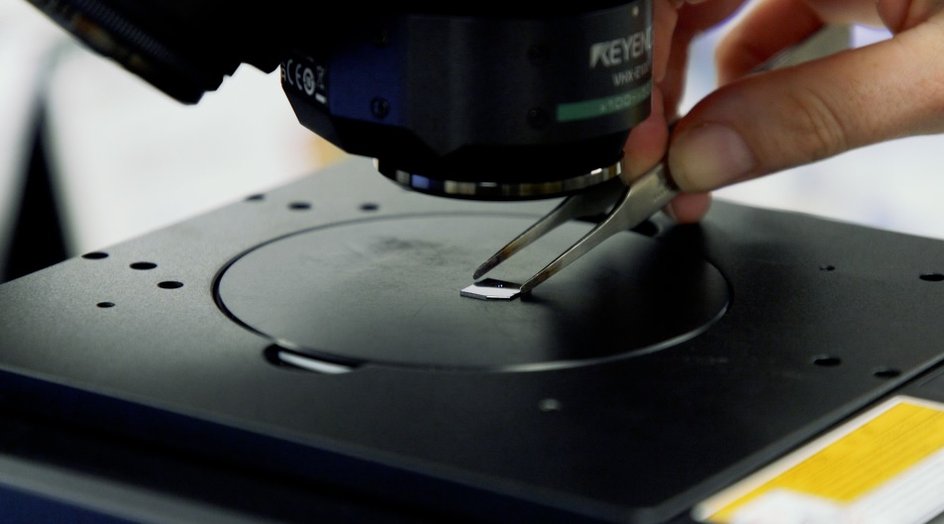

Чип с изображением самой маленькой скрипки в мире
Чип с изображением самой маленькой скрипки в мире находится под микроскопом. Сложная структура видна только при большом увеличенииИсточник: Lboro.ac.uk

Проект задумывался как демонстрация возможностей новой нанолитографической платформы университета — комплекса передовых технологий, открывающего доступ к созданию и исследованию наноструктур. Эта система уже стала основой для ряда научных проектов, направленных на поиск новых материалов и подходов к разработке вычислительных устройств следующего поколения.

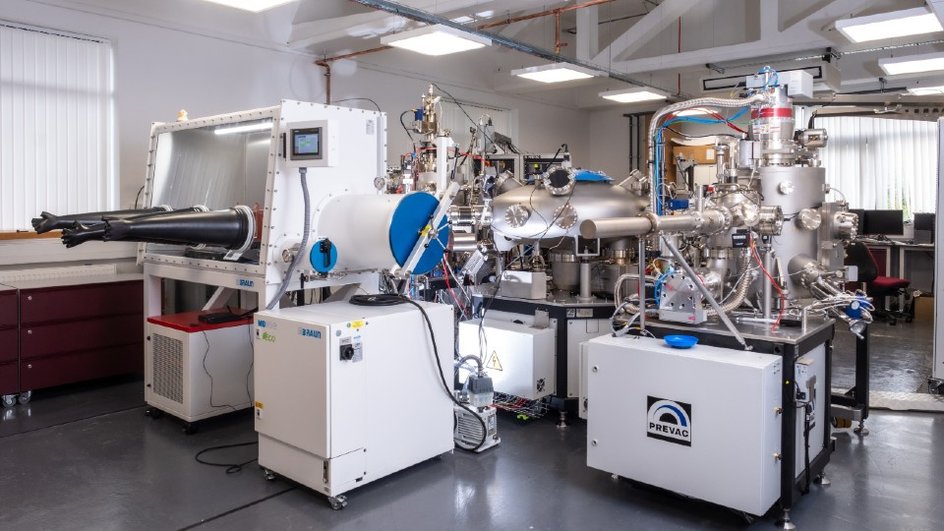

Система нанолитографии Университета Лафборо
Система нанолитографии Университета Лафборо, включающая NanoFrazor, размещенный в герметичном перчаточном боксе для работы без загрязненийИсточник: Lboro.ac.uk

Один из таких проектов посвящен использованию тепла, направленного с наноразрешением, для повышения скорости вычислений и снижения энергопотерь. Сегодня это одна из ключевых задач — современные чипы теряют много энергии в виде тепла, что ограничивает их производительность. Но если научиться управлять температурными градиентами с микроскопической точностью, можно значительно повысить эффективность электроники.

Ранее Наука Mail рассказывала о том, что ученые раскрыли, как образуется нанопластик.
