Гаджеты станут тоньше: ученые предложили кремниевую замену алмазным пленкам

Силадиаманы — это смоделированные учеными алмазоподобные структуры из кремния: тончайшие материалы толщиной в два атома, способные работать в роли сверхэффективных полупроводников. Ученые СПбГУ показали, что такие изделия прочны, устойчивы и отлично проводят ток — и все это при толщине менее одного нанометра.
Алексей Петров
Автор Наука Mail
Микросхемы
Теоретическая структура идеально подходит для фотокатализа и микросхем — как видно по результатам расчетовИсточник: Unsplash

Каждый из двух слоев в этих структурах насыщен водородом, как и у обычных диаманов. Благодаря этому силадиаманы обладают стабильной трехмерной решеткой и относятся к квазидвумерным материалам. Работу по их моделированию провел старший научный сотрудник СПбГУ Руслан Кеворкянц, используя квантово-химические расчеты. Исследование опубликовано в журнале Next Materials.

Кристаллическая решётка

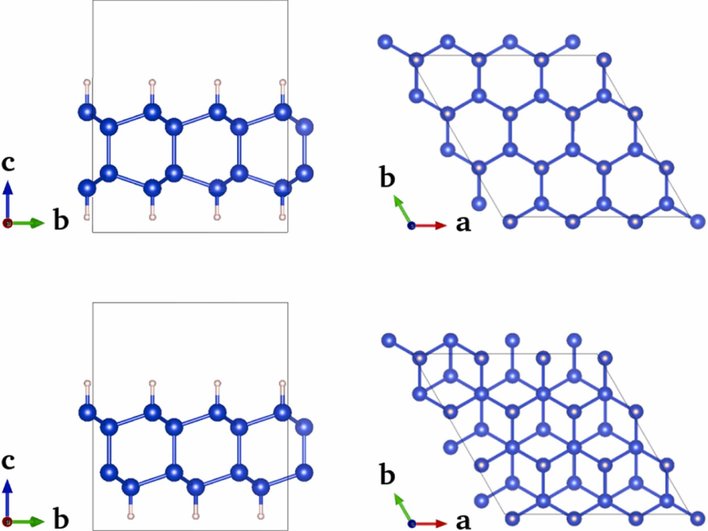

Показаны двумерные модели кристаллической решетки двух типов силадиаманов — AA (вверху) и AB (внизу). Синие сферы — атомы кремния, светло-коричневые — атомы водорода. AA-тип: слои кремния строго над друг другом. AB-тип: слои смещены.Источник: СПбГУ

По расчетам, силадиаманы выдерживают высокие температуры (до 400 K) и сохраняют форму. Это подтвердили тесты с молекулярной динамикой. Их прочность сопоставима с популярными 2D-материалами вроде MoS₂ и черного фосфора. Модуль Юнга и коэффициент Пуассона характерны для устойчивых и гибких материалов.

Структура стабильна и не склонна к самопроизвольному распаду — это критично для длительной работы чипов или покрытий в электронике.

График

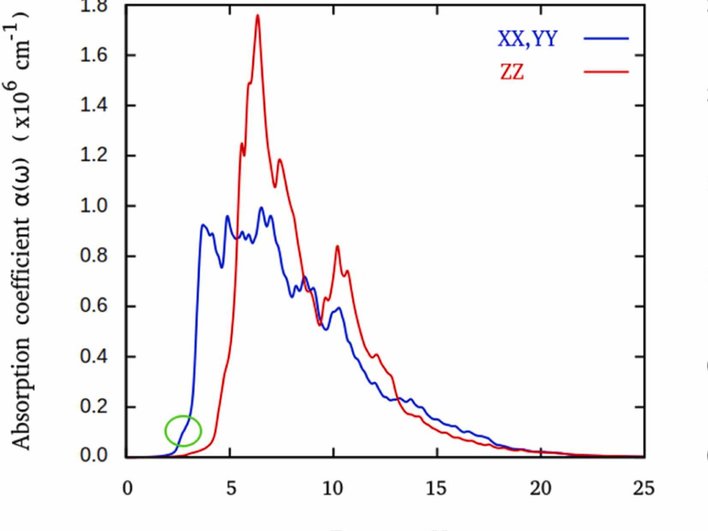

Спектры поглощения света силадиаманов AA (слева) и AB (справа) На графиках показана энергия поглощения в зависимости от энергии фотонов для двух типов кристаллической упаковки: Синий график — поглощение в плоскости (XX, YY), Красный график — поглощение перпендикулярно плоскости (ZZ). Зеленым обведены области с минимальной энергией поглощения (~2.5 эВ), соответствующие порогу возбуждения. Низкая интенсивность в этом диапазоне может ограничить применение материала в оптических устройствах, но открывает перспективы в фотокатализе.Источник: СПбГУ

Силадиаманы — полупроводники с косвенной зоной запрещенных переходов (диапазоны энергий, которые электроны в твердом теле не могут иметь) выше, чем у обычного кремния, это значит, что они могут эффективно работать с другими диапазонами сигналов. Визуальные и электронные свойства AA и AB-типов различаются, но оба варианта пригодны для создания микросхем, фотокатализаторов или солнечных элементов.

Энергия прямых переходов почти совпадает с косвенными, что расширяет спектр потенциальных применений — от оптоэлектроники до фотохимии.

Электроника
Силадиаманы могут стать основой для ультратонких и энергоэффективных чиповИсточник: Unsplash

Пока силадиаманы существуют только на экране компьютера — их еще не синтезировали. Но расчеты показывают, что технологии создания диаманов (например, химическое насыщение слоев) можно адаптировать и для кремниевых аналогов. Это упрощает путь от теории к практике.

Если удастся перейти к производству, силадиаманы могут стать основой для ультратонких и энергоэффективных чипов. Благодаря возможности модификации структуры, они также подойдут для гибридных систем.
